Podstawowe elementy systemu oświetlenia zewnętrznego
Nowoczesne oświetlenie składa się z kilku kluczowych komponentów, które muszą ze sobą współpracować. Najważniejszymi elementami są słupy oświetleniowe, oprawy świetlne, tabliczki bezpiecznikowe oraz systemy sterowania. Każdy z tych elementów pełni określoną funkcję w całym systemie. Właściwy dobór tych komponentów decyduje o bezpieczeństwie i funkcjonalności instalacji.

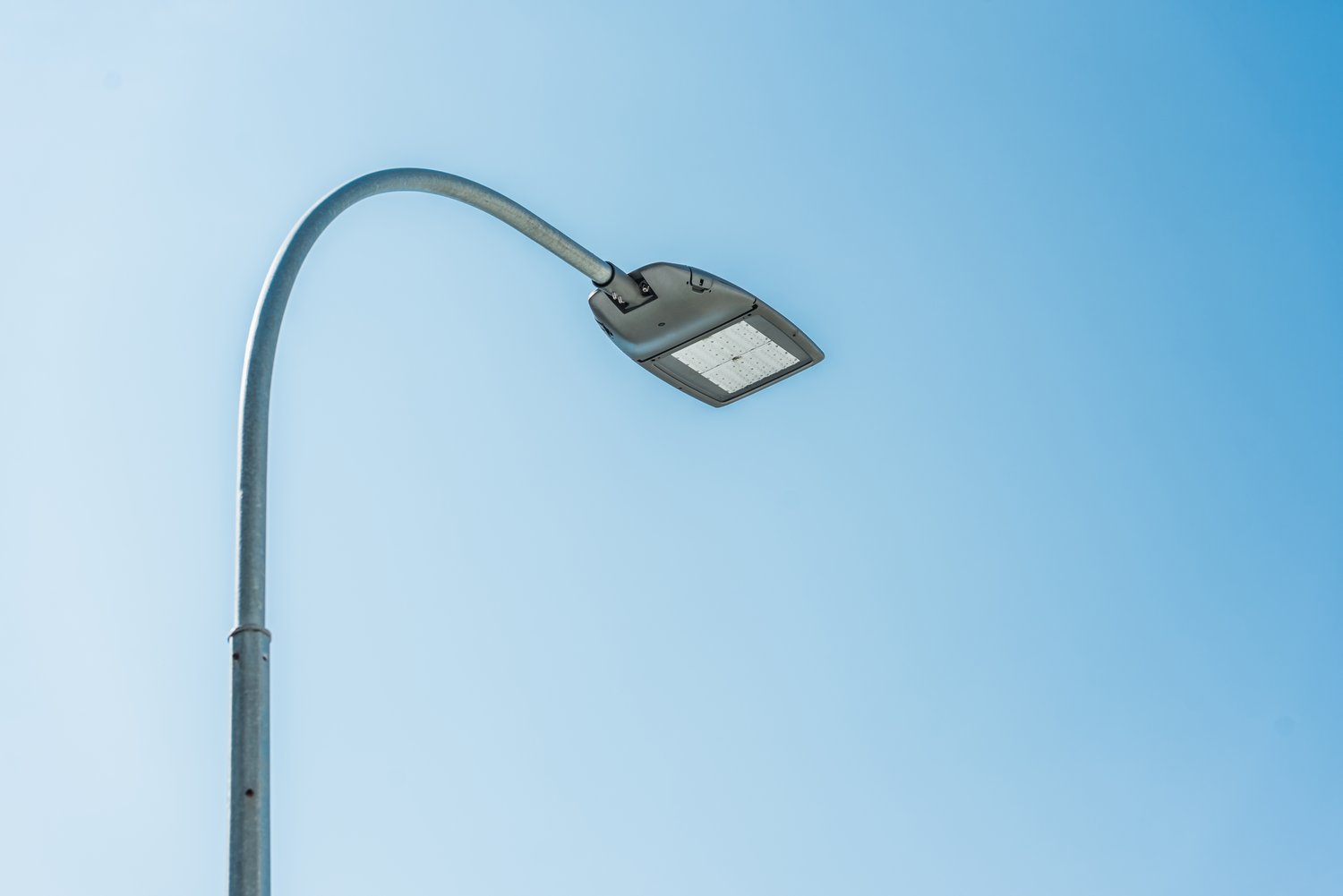

Słupy stanowią podstawę każdego systemu oświetleniowego. Ich wysokość waha się zwykle między 3 a 12 metrami, w zależności od zastosowania. Materiał wykonania to najczęściej stal galwanizowana lub aluminium. Średnica podstawy wynosi od 60 do 219 milimetrów dla różnych typów konstrukcji.
Systemy zabezpieczeń elektrycznych wymagają szczególnej uwagi podczas projektowania. Tabliczki bezpiecznikowe muszą być dostosowane do mocy całej instalacji. Ich pojemność powinna przewyższać o 25% planowane obciążenie systemu. Standardowe wartości bezpieczników to 6A, 10A, 16A, 20A i 25A dla typowych zastosowań oświetleniowych.
Wybór odpowiednich słupów oświetleniowych
Wysokość słupa determinuje obszar oświetlenia oraz intensywność światła w określonych punktach. Słupy 4-metrowe nadają się do oświetlenia chodników i małych placów. Konstrukcje 6-8 metrowe sprawdzają się na parkingach i w obszarach mieszkalnych. Najwyższe, 10-12 metrowe, wykorzystuje się przy głównych arteriach komunikacyjnych i obiektach przemysłowych.
Materiał konstrukcyjny wpływa na trwałość i koszty eksploatacji całego systemu. Stal galwanizowana wytrzymuje obciążenia wiatrem do 150 km/h oraz temperatury od -40°C do +70°C. Aluminiowe konstrukcje są o 60% lżejsze, ale ich koszt przewyższa o 40% rozwiązania stalowe. Powłoki antykorozyjne wydłużają żywotność do 25-30 lat.
Fundamenty pod słupy oświetleniowe wymagają precyzyjnych obliczeń statycznych. Głębokość posadowienia wynosi zwykle 1/6 wysokości słupa plus 50 centimetrów. Średnica fundamentu powinna przekraczać 2,5-krotność średnicy podstawy słupa. Beton klasy C20/25 zapewnia odpowiednią wytrzymałość dla większości zastosowań standardowych.
Systemy zabezpieczeń elektrycznych w oświetleniu
Zabezpieczenia elektryczne chronią instalację przed przeciążeniami oraz zwarciem. Bezpieczniki topikowe stanowią pierwszy poziom ochrony w systemach niskiego napięcia. Ich charakterystyka czasowo-prądowa musi być dopasowana do typu obciążenia. Czas zadziałania przy prądzie zwarciowym wynosi maksymalnie 0,4 sekundy dla bezpieczeństwa użytkowników.
Wyłączniki różnicowo-prądowe stanowią drugi poziom zabezpieczeń w nowoczesnych instalacjach. Ich czułość wynosi 30mA dla obwodów oświetleniowych oraz 300mA dla zasilania grupowego. Kombinacja obu typów zabezpieczeń zapewnia pełną ochronę przed porażeniem elektrycznym. Certyfikaty CE oraz zgodność z normą PN-EN 60898 są obligatoryjne dla wszystkich urządzeń.
Obudowy rozdzielcze muszą spełniać wymagania klasy ochrony IP65 dla zastosowań zewnętrznych. Tabliczki bezpiecznikowe wykonuje się z tworzywa odpornego na promieniowanie UV oraz temperatury od -25°C do +60°C. Wewnętrzne przestrzenie robocze wynoszą minimum 200x300x150 milimetrów dla standardowych zastosowań. Dodatkowe uszczelnienia chronią przed wilgocią oraz kurzem.
Planowanie rozmieszczenia punktów świetlnych
Równomierne rozmieszczenie opraw zapewnia właściwą iluminację całego obszaru. Odległość między słupami wynosi zwykle 25-35 metrów dla oświetlenia drogowego. Na parkingach ten dystans zmniejsza się do 15-20 metrów ze względu na niższą wysokość montażu. Stosunek wysokości do rozstawu powinien mieścić się w przedziale 1:3 do 1:4 dla optymalnej skuteczności.
Natężenie oświetlenia regulują normy europejskie EN 13201 dla różnych kategorii dróg. Klasa ME1 wymaga 50 luksów dla autostrad oraz dróg ekspresowych. Drogi główne w miastach (ME2) potrzebują 30 luksów średnio na powierzchni jezdni. Drogi lokalne oraz osiedlowe (ME3 i ME4) wymagają odpowiednio 20 oraz 15 luksów.
Symulacje komputerowe pomagają zoptymalizować rozkład światła przed realizacją projektu. Programy DIALux oraz ReluxPro umożliwiają precyzyjne obliczenia dla konkretnych warunków. Współczynnik równomierności powinien przekraczać 0,4 dla wszystkich kategorii dróg. Minimalna luminancja wynosi 0,5 cd/m² dla bezpiecznego poruszania się pieszych oraz kierowców.
Nowoczesne technologie LED w oświetleniu ulicznym
Diody LED zrewolucjonizowały branżę oświetleniową dzięki wysokiej sprawności energetycznej. Ich skuteczność świetlna osiąga 160-180 lumenów na wat, co przewyższa tradycyjne rozwiązania o 300%. Żywotność przekracza 50 000 godzin pracy, czyli około 15 lat eksploatacji. Temperatura barwowa 4000K zapewnia naturalny odbiór kolorów w godzinach nocnych.
Systemy sterowania umożliwiają dynamiczne dostosowywanie mocy do warunków zewnętrznych. Czujniki ruchu redukują moc do 30% w okresach małego natężenia ruchu. Fotoogniwa automatycznie włączają oświetlenie o zmierzchu oraz wyłączają o świcie. Sterowniki astronomiczne uwzględniają zmiany długości dnia w ciągu całego roku kalendarzowego.
Inteligentne sieci oświetleniowe łączą się z systemami zarządzania miejskiego przez protokoły IoT. Każdy punkt świetlny może przesyłać dane o zużyciu energii oraz statusie technicznym. Awarie sygnalizowane są automatycznie do centrum sterowania w czasie rzeczywistym. Możliwość zdalnego programowania pozwala na optymalizację kosztów eksploatacji bez konieczności fizycznych wizyt serwisowych.
