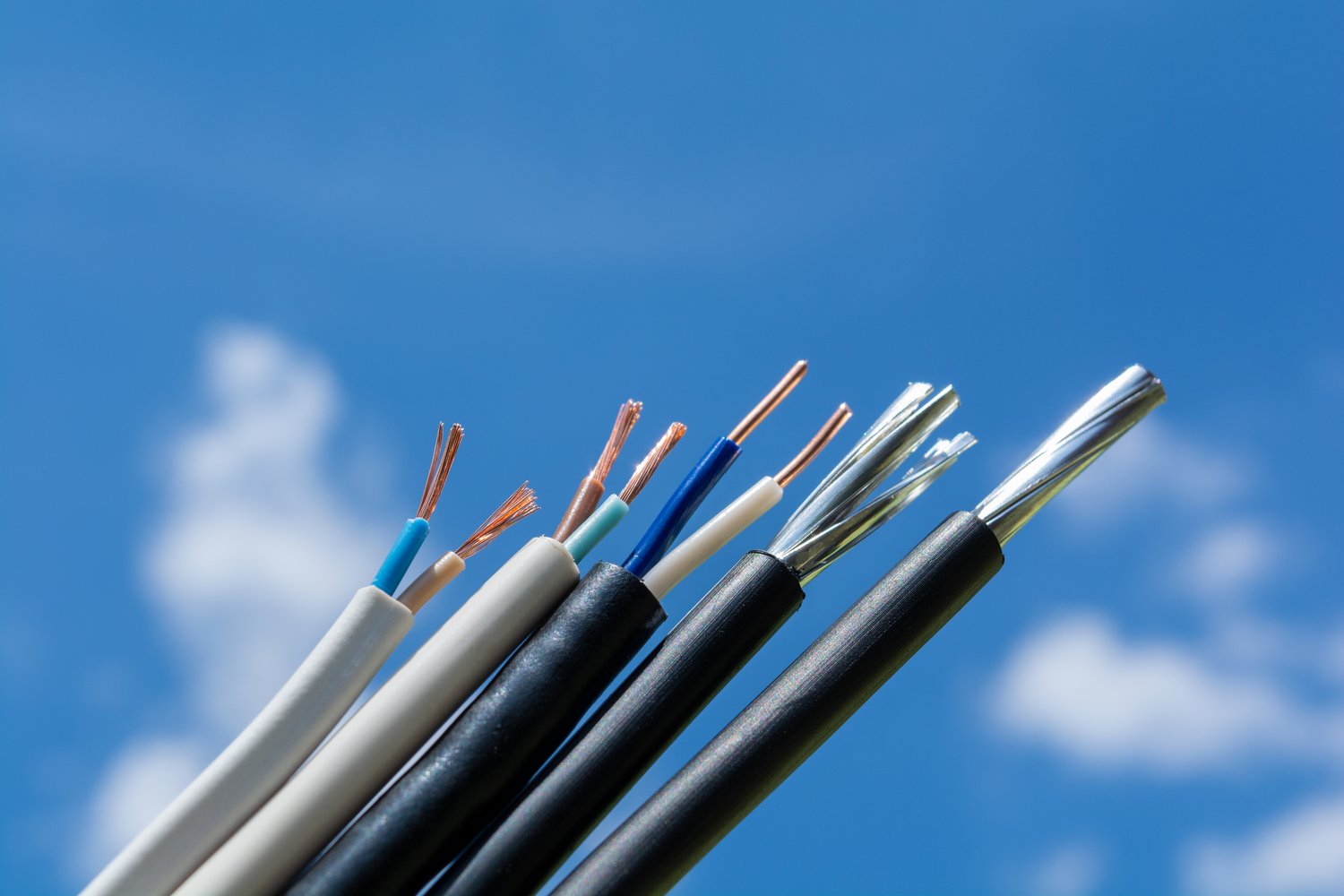

Rodzaje przewodów elektrycznych stosowanych w domach
W instalacjach domowych stosuje się różne typy przewodów. Najpopularniejsze są kable i przewody miedziane. Ich przekroje wahają się od 1,5 mm² do 6 mm². Wybór zależy od planowanego obciążenia obwodu. Do większości instalacji wystarczy kabel 3×2.5. Ten rodzaj przewodu składa się z trzech żył o przekroju 2,5 mm² każda. Przewody instalacyjne dzielą się na jedno- i wielożyłowe. Te pierwsze stosuje się głównie w rurach ochronnych. Wielożyłowe sprawdzają się przy bezpośrednim układaniu w ścianach.
Izolacja przewodów może być wykonana z PVC lub gumy. Materiał wpływa na właściwości kabla. Guma zapewnia większą elastyczność, ale jest droższa. PVC to tańsza i popularniejsza opcja. Kabel 3×2.5 z izolacją PVC to standard w większości domów. Przy wyborze należy zwrócić uwagę na klasę ochronności. Określa ona odporność na wilgoć i uszkodzenia mechaniczne. Do pomieszczeń suchych wystarczy klasa IP20, łazienki wymagają minimum IP44.
Ważnym parametrem jest także napięcie znamionowe przewodu. Dla instalacji domowych wynosi ono zwykle 450/750V. Oznacza to, że przewód wytrzymuje napięcie 450V względem ziemi i 750V między żyłami. W niektórych przypadkach stosuje się przewody na wyższe napięcia. Dotyczy to na przykład zasilania pieców elektrycznych. Przy wyborze warto skonsultować się ze specjalistą. Pomoże on dobrać odpowiednie przekroje i typy przewodów do konkretnej instalacji.
Jak dobrać przekrój przewodu do obciążenia
Dobór odpowiedniego przekroju przewodu jest kluczowy dla bezpieczeństwa instalacji. Zbyt cienki przewód może się przegrzewać. Grozi to pożarem. Podstawowym parametrem jest dopuszczalny prąd obciążenia. Dla kabla 3×2.5 wynosi on około 18-20A. Wystarcza to do większości domowych obwodów. Przy większych obciążeniach konieczne są grubsze przewody. Przykładowo, do zasilania kuchenki elektrycznej stosuje się zwykle przewód 5×4 mm².
Przy doborze trzeba uwzględnić także długość przewodu. Im dłuższy odcinek, tym większe straty energii. Dla długich tras może być konieczne zwiększenie przekroju. Ważna jest też temperatura otoczenia. W wysokich temperaturach dopuszczalne obciążenie maleje. Przewody instalacyjne dobiera się z pewnym zapasem. Pozwala to na ewentualną rozbudowę instalacji w przyszłości.
Istotnym czynnikiem jest też sposób ułożenia przewodów. Przewody ułożone w wiązce nagrzewają się bardziej. Wymaga to redukcji dopuszczalnego obciążenia. Podobnie działa zabudowanie przewodów w izolacji termicznej. W takich przypadkach konieczne może być zwiększenie przekroju. Warto pamiętać, że zbyt duży przekrój to niepotrzebny koszt. Dlatego dobór najlepiej powierzyć doświadczonemu elektrykowi.
Zasady bezpiecznego układania przewodów
Bezpieczne układanie przewodów wymaga przestrzegania kilku zasad. Przede wszystkim należy unikać ostrych zagięć. Minimalny promień zgięcia zależy od średnicy przewodu. Dla typowych kabli domowych wynosi on 4-5 średnic zewnętrznych. Przewody powinny być prowadzone w liniach prostych, poziomo lub pionowo. Ułatwia to późniejszą lokalizację w przypadku remontu.
Ważne jest odpowiednie mocowanie przewodów. W ścianach stosuje się uchwyty co 40-50 cm. Przewody nie mogą być naprężone. Konieczne jest zostawienie niewielkiego luzu. Przy przejściach przez ściany stosuje się rurki ochronne. Zabezpieczają one przewód przed uszkodzeniem. Kable i przewody nie powinny krzyżować się z rurami grzewczymi. Grozi to przegrzaniem izolacji.
Szczególnej uwagi wymagają łączenia przewodów. Powinny być wykonywane w puszkach instalacyjnych. Stosuje się specjalne złączki zapewniające pewny kontakt. Gołe końcówki przewodów muszą być zabezpieczone przed przypadkowym dotknięciem. W miejscach narażonych na uszkodzenia mechaniczne stosuje się dodatkowe osłony. Mogą to być rurki lub listwy instalacyjne.
Oznaczenia i kolorystyka przewodów elektrycznych
Prawidłowe oznaczenie przewodów jest kluczowe dla bezpieczeństwa. W instalacjach domowych stosuje się określone kolory izolacji. Przewód ochronny (PE) ma zawsze kolor zielono-żółty. Przewód neutralny (N) jest niebieski. Przewody fazowe mogą mieć różne kolory. Najczęściej są to brązowy, czarny i szary. W starszych instalacjach można spotkać czerwony.
Na izolacji przewodów znajdują się także oznaczenia literowo-cyfrowe. Informują one o budowie i parametrach kabla. Przykładowo, YDY 3×2,5 oznacza przewód miedziany (Y) w izolacji PVC (D), wielożyłowy (Y), trójżyłowy o przekroju 2,5 mm². Znajomość tych oznaczeń pozwala szybko zidentyfikować typ przewodu.
Ważne są też oznaczenia na opakowaniach. Zawierają one informacje o producencie, normach i certyfikatach. Warto zwracać uwagę na znak B, oznaczający zgodność z polskimi normami. Przy zakupie należy sprawdzić, czy przewód ma wszystkie wymagane oznaczenia. Brak oznaczeń może świadczyć o niskiej jakości lub podróbce.
Konserwacja i okresowe przeglądy instalacji elektrycznej
Regularne przeglądy instalacji elektrycznej są niezbędne dla bezpieczeństwa. Zaleca się przeprowadzanie ich co 5 lat. W starszych budynkach częstotliwość powinna być większa. Podczas przeglądu sprawdza się stan izolacji przewodów. Badane są także połączenia w puszkach i rozdzielnicach. Ważnym elementem jest pomiar rezystancji izolacji.
Szczególnej uwagi wymagają miejsca narażone na wilgoć. W łazienkach i na zewnątrz budynku przewody szybciej ulegają degradacji. Należy regularnie sprawdzać stan puszek i złączy. Wszelkie ślady korozji lub przegrzania wymagają natychmiastowej interwencji. Ważne jest także czyszczenie rozdzielnic z kurzu. Nadmierne nagromadzenie brudu może prowadzić do przegrzewania się instalacji.
W przypadku zauważenia niepokojących objawów, należy niezwłocznie wezwać elektryka. Do takich symptomów należą: częste wyłączanie się bezpieczników, iskrzenie w gniazdkach, czy zapach spalenizny. Ignorowanie tych sygnałów może prowadzić do poważnych awarii lub pożaru. Regularne przeglądy pozwalają wykryć problemy, zanim staną się niebezpieczne.
