Podstawowe elementy aparatury elektrycznej
Aparatura elektryczna stanowi kluczowy element każdej instalacji domowej. Obejmuje ona szereg urządzeń, które zapewniają bezpieczne i efektywne działanie systemu elektrycznego. Wśród najważniejszych komponentów znajdują się rozdzielnice, bezpieczniki i wyłączniki. Rozdzielnice to centralne punkty dystrybucji prądu w budynku. Bezpieczniki chronią obwody przed przeciążeniem. Wyłączniki umożliwiają szybkie odcięcie zasilania w razie potrzeby.
Jednym z kluczowych elementów aparatury jest wyłącznik różnicowoprądowy. To urządzenie monitoruje przepływ prądu i wyłącza obwód w przypadku wykrycia nierównowagi. Dzięki temu chroni przed porażeniem elektrycznym i pożarem. Standardowy wyłącznik różnicowoprądowy reaguje na prądy różnicowe rzędu 30 mA. Jego instalacja jest obowiązkowa w nowych budynkach mieszkalnych.
Aparatura modułowa to kolejna istotna kategoria urządzeń elektrycznych. Obejmuje ona komponenty montowane na szynie DIN w rozdzielnicy. Do tej grupy należą m.in. wyłączniki nadprądowe, różnicowoprądowe i przeciwprzepięciowe. Ich modułowa konstrukcja umożliwia łatwy montaż i wymianę. Typowy moduł ma szerokość 17,5 mm, co odpowiada jednemu polu w rozdzielnicy.
Wybór odpowiedniej aparatury elektrycznej wymaga uwzględnienia wielu czynników. Należy brać pod uwagę moc instalacji, liczbę obwodów i specyfikę urządzeń. Ważne jest też dopasowanie parametrów urządzeń do charakterystyki sieci. Profesjonalna pomoc przy doborze i instalacji aparatury zapewnia bezpieczeństwo i niezawodność systemu elektrycznego.
Prawidłowa instalacja aparatury elektrycznej

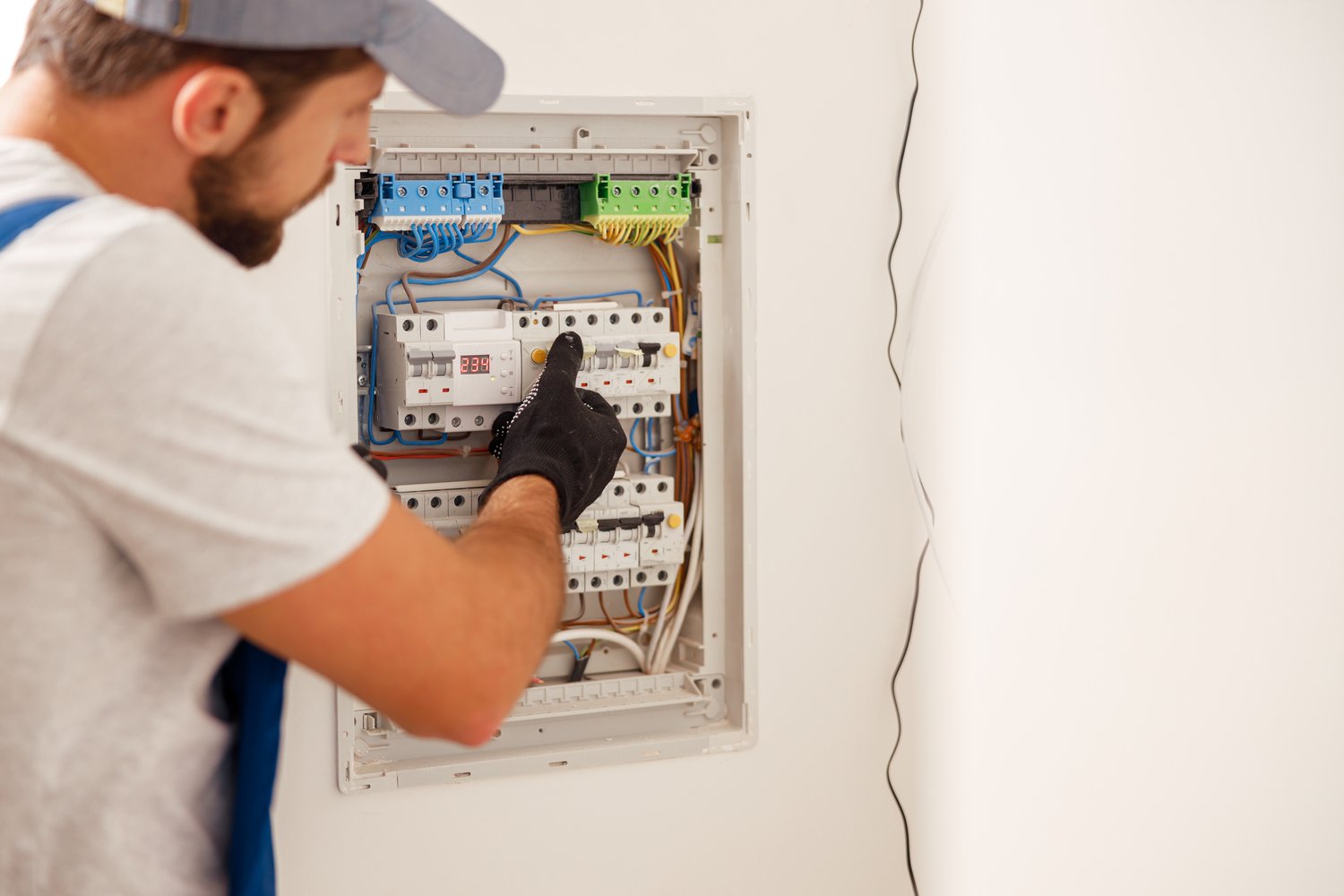

Instalacja aparatury elektrycznej to zadanie wymagające wiedzy i doświadczenia. Pierwszym krokiem jest dokładne zaplanowanie układu rozdzielnicy. Należy uwzględnić liczbę i rodzaj obwodów oraz przewidzieć miejsce na przyszłą rozbudowę. Rozdzielnica powinna być umieszczona w łatwo dostępnym, suchym miejscu. Jej wielkość zależy od ilości aparatury, ale typowe wymiary to 380x300x120 mm dla mieszkań.
Montaż aparatury modułowej odbywa się na szynie DIN. Ważne jest zachowanie odpowiedniej kolejności urządzeń. Główny wyłącznik powinien znajdować się na początku, następnie zabezpieczenia przeciwprzepięciowe i różnicowoprądowe. Kolejne są wyłączniki nadprądowe dla poszczególnych obwodów. Prawidłowe podłączenie przewodów ma kluczowe znaczenie dla bezpieczeństwa. Przewód neutralny (N) i fazowy (L) muszą być poprawnie zidentyfikowane i podłączone.
Aparatura elektryczna wymaga precyzyjnego doboru parametrów. Wyłączniki nadprądowe muszą mieć odpowiednią charakterystykę i prąd znamionowy. Dla typowych obwodów oświetleniowych stosuje się zabezpieczenia 10A, a dla gniazdkowych 16A. Wyłączniki różnicowoprądowe dobiera się z uwzględnieniem liczby i typu chronionych obwodów. W instalacjach domowych najczęściej stosuje się urządzenia o czułości 30mA.
Po zakończeniu montażu konieczne jest przeprowadzenie testów. Obejmują one sprawdzenie ciągłości obwodów, pomiar rezystancji izolacji i test działania wyłączników różnicowoprądowych. Ważne jest też oznakowanie obwodów w rozdzielnicy. Każdy obwód powinien mieć czytelny opis, co ułatwia późniejszą obsługę i konserwację. Dokumentacja instalacji, zawierająca schemat i wyniki pomiarów, powinna być przechowywana w bezpiecznym miejscu.
Konserwacja i modernizacja instalacji elektrycznej
Regularna konserwacja aparatury elektrycznej jest kluczowa dla bezpieczeństwa i niezawodności instalacji. Zaleca się przeprowadzanie przeglądów co najmniej raz w roku. Podczas inspekcji należy sprawdzić stan fizyczny urządzeń, szczelność połączeń i działanie zabezpieczeń. Wyłączniki różnicowoprądowe powinny być testowane poprzez naciśnięcie przycisku testowego. Prawidłowo działające urządzenie powinno natychmiast rozłączyć obwód.
Czyszczenie aparatury to ważny element konserwacji. Nagromadzony kurz może wpływać na efektywność chłodzenia urządzeń. Do czyszczenia należy używać suchej szmatki lub pędzelka. Ważne jest, aby przed rozpoczęciem prac wyłączyć zasilanie. Sprawdzenie temperatury pracy urządzeń za pomocą kamery termowizyjnej może ujawnić potencjalne problemy. Przegrzewające się elementy mogą wskazywać na przeciążenie lub uszkodzenie.
Modernizacja instalacji elektrycznej często wiąże się z wymianą lub dodaniem nowych elementów aparatury modułowej. Przy rozbudowie należy uwzględnić obciążalność istniejącej instalacji. Dodanie nowych obwodów może wymagać zwiększenia mocy przyłączeniowej. Wymiana starych bezpieczników topikowych na nowoczesne wyłączniki nadprądowe zwiększa bezpieczeństwo i wygodę użytkowania. Instalacja wyłączników różnicowoprądowych w starszych budynkach znacząco podnosi poziom ochrony przed porażeniem.
Dokumentacja zmian w instalacji jest niezbędna. Każda modyfikacja powinna być odnotowana w schemacie elektrycznym. Aktualna dokumentacja ułatwia późniejsze prace serwisowe i modernizacyjne. Po każdej istotnej zmianie w instalacji zaleca się przeprowadzenie kompleksowych pomiarów. Obejmują one badanie skuteczności ochrony przeciwporażeniowej, pomiar rezystancji izolacji i sprawdzenie ciągłości przewodów ochronnych. Wyniki tych pomiarów powinny być dołączone do dokumentacji instalacji.
